Тепловизор для обследования зданий и сооружений
У строительных объектов следует оценивать показатели тепловых излучений. Для этого используют различные приборы, самым простым из которых считается тепловизор. Он, фиксируя состояние исследуемого объекта и быстро обрабатывая её, выдает данные на дисплей в виде термографии. С помощью таких агрегатов можно анализировать тепловые потери, к примеру, в стенах или кровельном покрытии.
Тепловизоры позволяют специалистам выполнить точные расчёты характеристик конструкций и уменьшают возможность совершения ошибок.
Общие сведения о тепловизореВнешне тепловизор напоминает компактную видеокамеру, укомплектованную рукояткой. Кроме неё, прибор оснащается:
• Фиксаторами;
• Камерой;
• Кнопками;
• Жидкокристаллическим экраном;
• Объективом;
• Тепловым датчиком;
• Лазерным указателем, позиционирующим точку, где выполняется обследование.
Возможности современной фототехники внедрены и в интерфейс тепловизора. Устройство снабжено микрофонами, видеовыходами и USB разъемами. Информация сохраняется в картах памяти формата MicroSD. Взаимодействие с системой осуществляется при помощи меню и ж/к экрана.
Как работает тепловизор
Принцип действия тепловизионного оборудования основан на преобразовании излучаемой ИК энергии в электросигнал. При обследовании объектив воспринимает ИК излучение и фокусирует на матрице его энергию. Это приводит к нагреву функционального элемента в соответствии с температурой исследуемого объекта.
Конечный результат данного процесса - отображение на экране цветного фото в виде термографии. Использование в последних моделях тепловизоров неохлаждаемых болометров обеспечивает более точное определение температуры объекта, повышение уровня надежности чувствительных элементов и их безопасности.
Основные характеристики
Спектральный диапазон измерений является важным показателем уровня работоспособности прибора. Функциональность тепловизора напрямую зависит от данного диапазона. Устройства высшей категории позволяют вести обследования в диапазоне (-20) - (400) °C.
Спектр охватывается несколькими рабочими режимами: диапазон базового формата составляет (-20) - (150) °C, а дополнительный - делает сдвиг до 400 °C. Однако стандартный тепловизор для обследования зданий и сооружений обычно не преодолевает границу в 350 °C. От разрешения устройства зависит детализация термографии и точность данных, получаемые пользователем. Экран тепловизора может иметь разрешение 160х120 пикселей (простейшие версии) или 320х240.
Техника обследования
Управление тепловизором выполняется с помощью кнопок, позволяющих:
• Активировать камеру устройства;
• Выполнять снимки;
• Сохранять данные;
• Настраивать фокус и пр.
Чтобы получать точные снимки, производители советуют в местах обследования 10 минут не активировать рабочий режим тепловизора. В дорогих приборах настройка выполняется автоматически, но в большинстве моделей её придется осуществлять вручную. Зафиксировав четкую картинку, осуществляется обследование тепловизором зданий и сооружений.
Если требуется анализ температурного состояния неокрашенных металлов и блестящих поверхностей, потребуется дополнительная спецкорректировка параметров излучения.

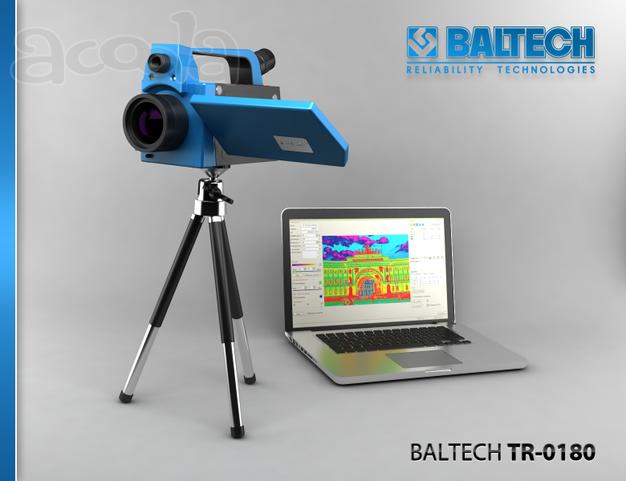

Компания «Балтех» предлагает простые и недорогие тепловизоры BALTECH TR-0110, TR-0120, TR-0140, TR-0150, TR-0170, TR-0180 Zorro, сертифицированные в России и Казахстане.
Все приборы соответствуют ГОСТам: ИСО 18436-7 (по термографии) и ИСО 18434-1
