Принцип работы тепловизора
Тепловизор является достаточно дорогостоящим устройством и довольно сложным в производстве прибором. Однако его популярность постоянно растет, и он находит применение в разных областях человеческой деятельности. Поэтому рассмотрим принцип работы тепловизора.
Под тепловизионным оборудованием подразумевается специальный аппарат, используемый для наблюдения за температурным распределением внутри объекта или на его поверхности. Функционирование тепловизора напрямую связано с термографией. Под термографией имеется в виду научный способ, позволяющий получать изображения в ИК лучах.
Общий принцип работы тепловизора следующий: его ИК камера, бесконтактно фиксируя теплое излучение объекта, преобразовывает его в цифровой сигнал. Затем он передается на устройство, высвечиваясь на экране в виде тепловизионного изображения.
Как надо работать с тепловизором
При обследовании здания на предмет тепловых потерь, следует разместиться на 25-метровом расстоянии (максимум) от сооружения. При этом исследуемый объект не должен перекрываться растениями, животными, автомобилями и прочими посторонними предметами.
Включив портативный тепловизор, необходимо направить локатор на нужную область. Положение локатора фиксируется на несколько секунд, а полученная экранная картинка сохраняется в памяти прибора. Не изменяя настройки тепловизора, следует переместиться в другую обследуемую область. Сменяя места дислокации, необходимо сохранять полученные данные.
Если требуется тепловизионное обследование электросетей на предмет выявления повреждений, необходимо в обязательном порядке надевать каску, резиновые перчатки и использовать прочие средства защиты. Находясь в 70 см (минимум) от нужного объекта, включайте тепловизор. Установив предельную чувствительность локатора, нужно протестировать результат: прибор направляется на два кабеля: обесточенный и находящийся под напряжением. Тест считается успешным, если цветовые характеристики будут полярными.
Убедившись в корректной работе тепловизора, приступают к обследованию объекта. Не прикасайтесь к нему даже при обследовании закрытых коробов и узлов. Сохранять полученную картинку поврежденного участка необходимо с точным указанием его местоположения.
Чтобы успешно проводить тепловизионные обследования, нужно иметь необходимые знания и иметь в своем распоряжении качественные приборы.
Компания Балтех предлагает:

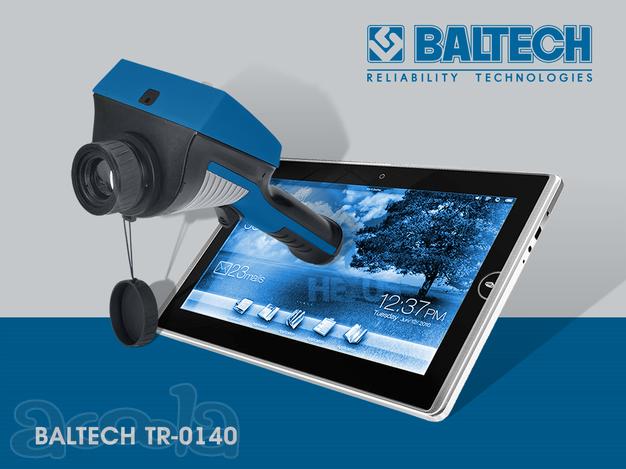

• Простые и недорогие тепловизоры серии TR, сертифицированные в России и Казахстане;
• Посетить учебные курсы по термографии в Учебном центре повышения квалификации и подготовки специалистов.
Кроме того, Отдел Технического Сервиса (ОТС) нашей компании может провести тепловизионную диагностику объектов при помощи вышеуказанных тепловизоров.
