Виды тепловизоров
Виды тепловизоров отличаются конструкцией, функциональными возможностями и прочими параметрами. Поэтому перед покупкой устройства следует определиться со спектром предстоящих работ.
По функциональности тепловизоры делятся на:
1. Наблюдательные;
2. Измерительные;
3. Визуальные.
Наблюдательные приборы
Тепловизоры обычно используют:
• Спасатели;
• Военные и силовые структуры;
• Охотники;
• Натуралисты;
• Пожарные (выявление людей в густом дыму) и пр.
Эти устройства обеспечивают в монохромном виде визуализацию теплоконтрастных объектов.
Измерительные приборы
Тепловизоры способны выдавать на экран радиометрическое изображение, что даёт возможность специалисту узнать температурные показатели любой точки, выбранной на термограмме. Измерительные устройства обладают более высокой чувствительностью, поэтому этот вид тепловизоров применяется для измерений температуры и используется для контроля температурных перепадов на поверхности объектов.
В промышленности, строительстве, медицине тепловизоры нужны для дистанционной диагностики и контроля.
Визуальные приборы
Это тепловые устройства, заполняющие промежуток между простыми тепловизорами и обычными пирометрами. Их предназначение:
• Визуализация теплового поля объекта, чтобы определить зоны с аномальной температурой;
• Бесконтактные измерения температуры в центральной области изображения.
Визуальные пирометры - альтернатива дорогим измерительным тепловизорам. Они обеспечивают получение радиометрической картинки при решении базовых задач теплодиагностики.
Классификация приборов
Фокально расположенная матрица в тепловизионном устройстве выполняет функцию датчика. Выпускаются модели с охлаждаемым сенсором и неохлаждаемым.
Первый вид сенсора обеспечивает максимальную дальность действия и обладает предельной чувствительностью. Но такие приборы бывают стационарными из-за больших габаритов. Поэтому такой тип тепловизора пригодится для диагностики в лабораторных условиях либо на самой технике.
Неохлаждаемые компактные микроболометры, используемые во всех портативных тепловизорах, обладают высокой точностью.
Тепловизоры разделяются и по диапазону измерений:
• До +350 °C - строительные приборы, предназначенные для энергоаудита зданий, проверки качества тепловой изоляции, поиска тепловых утечек, протечек и пр. ;
• свыше +350 °C - промышленные устройства, используемые для диагностики агрегатов (электрических, механических), проверки электрооборудования, промышленных систем и пр. ;
• свыше +1000 °C - высокотемпературные агрегаты, способные контролировать высокотемпературные процессы, диагностировать оборудование с высокой степенью нагрева его узлов.
Тепловизоры делятся на виды и по разрешающей способности инфракрасного датчика матрицы:
• До 160x120 пикс. - базовый уровень;
• 160x120 - 640x480 - профессиональный;
• 640x480 и более - экспертный.

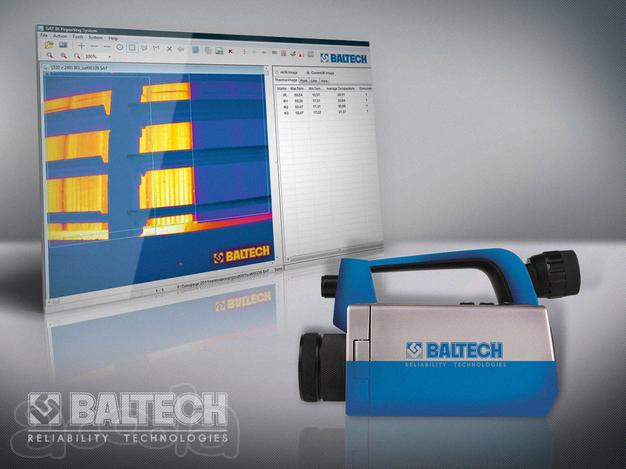

Компания Балтех может предложить покупателям простые и недорогие тепловизоры, сертифицированные в России и Казахстане:
1.TR-0110;
2.TR-0120;
3.TR-0140;
4.TR-0150;
5.TR-0170;
6.TR-0180 Zorro.
Первые два устройства - тепловизоры базового уровня с широким температурным (-20°С … +1200°С) диапазоном. Три следующих прибора являются тепловизорами профессионального уровня, а последний прибор - экспертного.
Для обучения работы с этими устройствами наш Учебный центр повышения квалификации и подготовки специалистов проводит учебные курсы по термографии.
