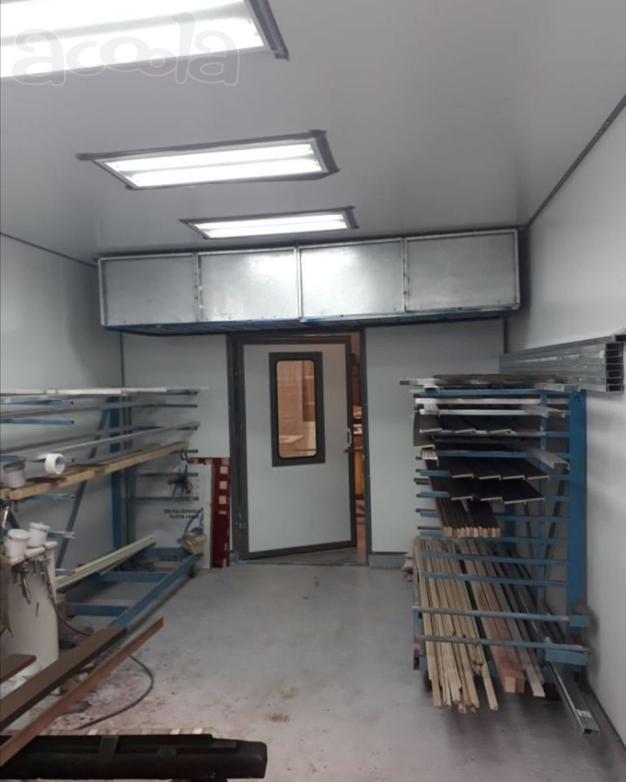

Общее описание покрасочной камеры:
1. Корпус
Общее описание:
Комплекс выполнен в виде модуля из сэндвич панелей. В составе корпуса имеется вытяжной модуль с гидрофильтрацией воздуха и активным полом. Модуль устанавливается внутри большого производственного помещения. Монтаж производится на ровном бетонном основании. В потолок корпуса интегрирован модуль приточного пленума. Короб приточного пленума образуется панелями корпуса, а в потолок монтируется рамки для установки фильра тонкой очистки. Для удобства обслуживания и монтажа детали системы вентиляции и теплообменник, вытяжной и приточный вентиляторы могут устанавливаться на крыше модуля. Вход в модуль через безпороговые раздвижные двери.
Покрасочное помещение
Длина, мм
Ширина, мм
Приточный пленум
Площадь, м кв
Освещение взрывозащищенное
Мощность, Вт
Кол-во, шт
3800*
2420
у входной двери
4,0*
Люминисцентный светильник Prima (Чехия)
2х58
4
Технические характеристики и комплектация камеры:
Характеристика
Величина
Способ установки кабины
на пол
Способ установки вентилятора
вынесен за пределы помещения
Ширина водной завесы, мм
2420
Глубина камеры до завесы, мм
3800
Высота раб зоны над АП, мм
2040
Боковые водные завесы, шт
Ширина, мм
2
2700
Накопительная ванна
материал
объём воды, л
Вваренные ёмкости под насосы, шт
Устанавливается на пол
Сталь нержавеющая
1350
2
Активный пол
Ширина, мм
Глубина, мм
Высота от основания, мм
Нагрузочная способность, кг/м2
2420
2500
350
200
Вытяжной вентилятор:
количество, шт
эл. двиг., кВт/об/мин
давление, Па
производительность, м3/ч
ВЦ 14-46 №4 исп В1
1
4,0/1500
1150
4500-6600
Насос дренажный, погружной
материал корпуса
кол-во, шт
мощность, кВт
производительность, л/ч
Россия
Чугун
2
1,1
20 000
Система кранов для регулировки гидросистемы, шт
5
Шкаф управления
Класс защиты
Место установки
IP 54
Вне окрасочного помещения
