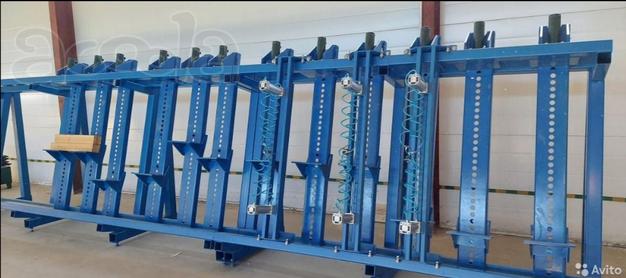

Вайма гидравлическая столярная модель ВГ-12(4)
Максимальный размер заготовок 6500ммх200мм, общий пакет высотой 1200 мм.
1. Каркас ваймы изготавливается из профильной трубы 100х100х4 мм.
2. Вертикальные прижимы на швеллере П20 (200 мм шириной ), гидравлические сблокированы по блокам на 1500 мм. Диаметр поршня 63 мм ход 100 мм, давление в системе до 200 атм. 12 штук.
3. Фронтальные прижимы пневматические 4 шт. Каждый с двумя цилиндрами по 100 мм и ходом 150 мм. Перемещаются на подшипниках.
4. Общая длина 7500 мм. Высота 2000 мм. Глубина 1500* мм (ориентировочно).
Технические характеристики:
Максимальная ширина заготовки, мм 6500
Максимальная высота заготовки, мм 1200
Максимальная толщина заготовки, мм 200
Габаритные размеры ваймы, мм 7500*2000*1300
Ход прессовых цилиндров, мм 100
Шаг перестановки прижимных башмаков, мм 50
Кол-во вертикальных гидростоек-упоров, шт 12
Кол-во пневматических упоров в горизонтальной плоскости 4
Прижимы пневматические, откатные, фронтальные 4 шт
Питающее давление в пневмосистеме, атм2-6
Комплектация ВП-12(4)
Регулятор давления 2-10 атм1 шт
Гидроцилиндры 63 мм 12 шт
Гидростанция - 1 шт.
Пневмоцилиндры 63 мм горизонтальные 8 шт
Краны управления 4 шт
Прижимы пневматические, откатные, фронтальные 4 шт
Кнопочный пневмораспылитель
Манометр
Максимальное давление, развиваемое при работе всех цилиндров - 72 000 кг.
