Реле контроля изоляции РКИ-2-300-01

Назначение
РКИ-2-300-01 контролирует сопротивление изоляции в сети постоянного тока с питанием от сети 220 В, где «+» и «-» изолированы от «земли». Порог срабатывания защиты - 300 кОм. Напряжение контролируемой сети - 75-1000 В. Показывает аварийное изменение сопротивления изоляции по минусовому и плюсовому проводу.

Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89.

Гарантийный срок - 2 года.

Конструкция

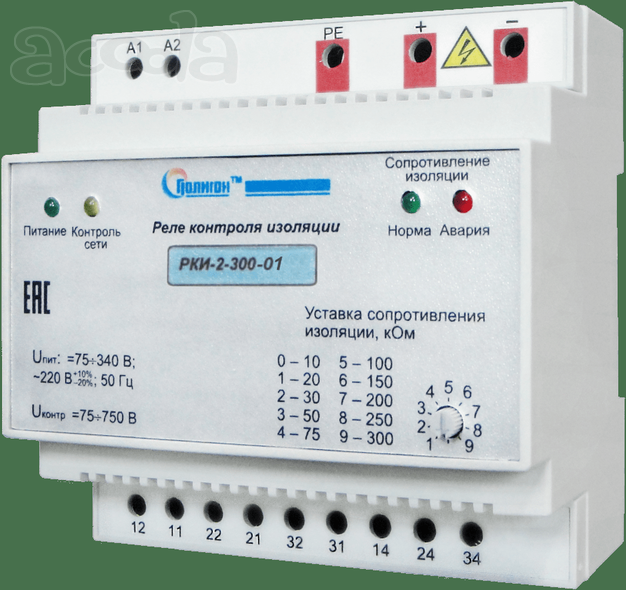

Реле РКИ-2-300-01 выполнено в корпусе для установки на DIN-рейку. На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9». В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети АС 220 (176-242), DC 75-340. В нижней части блока находятся клеммные колодки контактов трёх выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики. Цепи питания, измерения и контакты выходных реле гальванически разделены.
