Назначение
Регистратор РТН-2 предназначен для:
измерения напряжения и тока в трехфазной сети переменного тока 220/380 В, 50 Гц;
отображения текущих показаний токов и напряжений в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖКИ-индикаторе;
записи в энергонезависимую память событий (токов любой из фаз в трехфазной сети с привязкой к реальному времени;
просмотра событий, записанных в энергонезависимую память на ЖКИ-индикаторе;
программирования параметров (верхнего/нижнего порогов напряжения, значения тока перегрузки и номинала трансформатора тока), установки текущей даты.
Питание реле осуществляется от контролируемой сети.
Климатическое исполнение УХЛ 4 по ГОСТ 15150-69. Степень защиты корпуса IP 20 по стандарту EN 60529/IEC 529.
Гарантийный срок - 2 года.
Конструкция

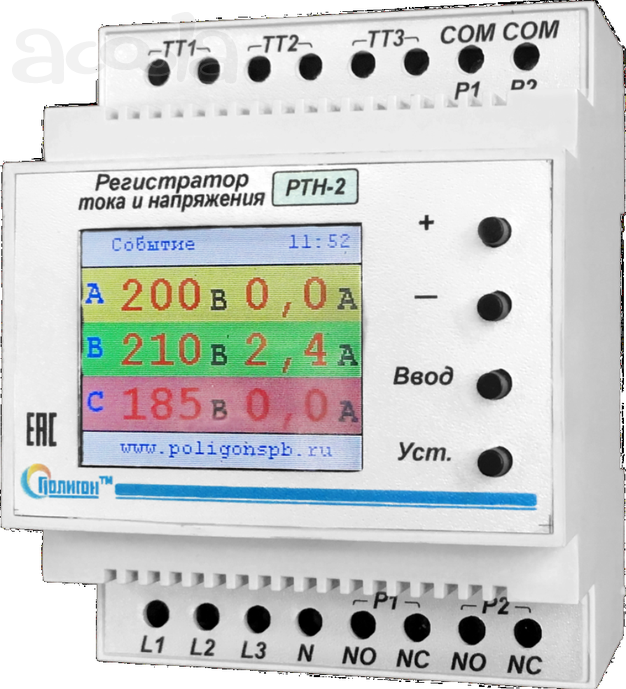

Регистратор тока и напряжения РТН-2 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
двухстрочный ЖКИ-дисплей;
4 кнопки для управления режимами работы регистратора «-», «+», «Просм. », «Уст. ».
В нижней части блока находятся винтовые клеммники для подключения блока.
Для измерения тока в регистраторе используются датчики тока на эффекте Холла. Для измерения напряжения используются прецизионные резистивные делители. Сигналы с датчиков тока и напряжения поступают на микропроцессор.
Микропроцессор производит обработку сигналов тока и напряжения и управляет работой таймера, преобразователя напряжения DC/DC и энергонезависимой памятью по специализированной программе.
