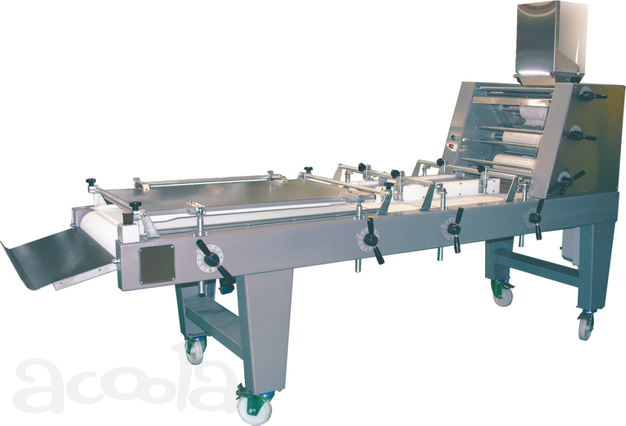

Тестозакаточные машины «Агро-Форм» предназначены для формования
батонных изделий и идеально подходит для хлебопекарных производств средней и высокой мощности. Машины соответствуют европейским стандартам качества и надежности. Серийно производится 2 модели тестозакаточных машин, отличающихся производительностью.
Тестозакаточная машина «Агро-Форм11» снабжена одной закрывающей доской и двумя парами раскатывающих валков.
Другая модель - «Агро-Форм21» - более мощная с двумя закатывающими досками и тремя парами раскатывающих валков.
Обе машины изготавливаются на основе импортных комплектующих и отличаются безукоризненным выполнением своей технологической функции.
Благодаря особенностям конструкции и качеству изготовления машины обладают целым рядом существенных преимуществ.
• Полимерные раскаточные валки. Первая пара валков с рифленой поверхностью, для надежного захвата заготовок.
• Валки с регулируемым зазором обеспечивают желаемый размер заготовок.
• Наличие устройства формирования торцов заготовок.
• Клинообразный рельеф на прижимной плите и система регулировок позволяют формировать заготовки необходимой формы.
• Регулируемые шторки загрузочного короба обеспечивают точное попадание тестовых заготовок непосредственно в центр раскатывающихся валов.
• Лицевая защитная крышка узла раскатки тестовых заготовок изготовлена из прозрачного пластика, что позволяет визуально контролировать процесс.
• Приемный лоток с тефлоновым покрытием предупреждает прилипание и деформацию батонов после формирования.
• Возможность формирование мелкоштучной продукции.
• Высокая надежность, простота в эксплуатации.
• Полное импортозамещение.
Характеристика:
Производительность, заготовок/час ТЗМ11 ТЗМ21
(Зависит от массы заготовки) до 2000 до 2500
Масса заготовок, г 30….1000 100….1000
Диаметр Заготовки, мм не более 60 60
(сформированной заготовки)
Влажность, % 40-44
Кол-во пар раскатывающих валов, шт 2 3
Кол-во прижимных столов, шт 1 2
Рабочая ширина ленты транспортера, мм 600
Рекомендуемая длина сформированной заготовки, мм 100….420
Габариты размеры, мм ВхД
(Максимальная с приемным лотком) х Ш 1675х2250х960 3110х1150х1660
Вес 350 625
